- 罗斯蒙特压力变送器瞬变保护接线端子块详解

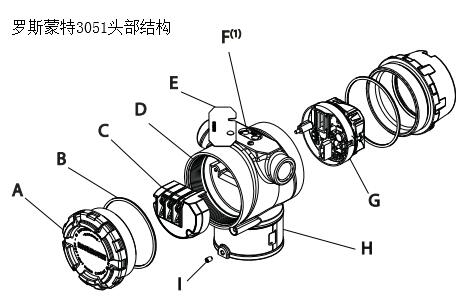

罗斯蒙特压力变送器头部结构
A.盖
B.盖得O形圈
C.接线端子
D.电子装置外壳
E.配置按钮盖
F.就地配置按钮
G.电子线路板
H.铭牌
I.外壳旋转止动螺钉
作为罗斯蒙特3051变送器选件的瞬变保护接线端子块具有对变送器特殊的保护功能。瞬变保护端子块能够承受静电放电或感应开关瞬变是出现的能量级别的电器瞬变对变送器各个电子部件可能造成的损害。
瞬变保护端子块注意事项：
1.除非变送器外壳正确接地，否则瞬变保护接线端子块不能提供瞬变保护。应按照上述指导原则把变送器外壳接地。
2.在工作台上调试时所需的设备包括电源、毫安表和手操器或 AMS 设备管理器。为了保证成功通讯，在手操器回线连接和电源之间必须有至少 250欧姆电阻。把手操器连接到接线端子块上标记为 “COMM” 的端子上。
3.对于 4–20 mA HART 设备，应按图 3-1 所示连接设备，对于 1–5Vdc HART 低功率设备，应按图 3-2 所示连接设备。为了保证成功通讯，在手操器回线连接和电源之间必须有至少 250 欧姆电阻。手操器或 AMS 设备管理器可连接在变送器接线端子块的 “COMM” 端子上，或者跨负载电阻连接。对于 4–20 mA HART 输出，跨 “TEST” 端子连接会造成无法成功通讯。
4.a. 对于 4–20 mA HART 输出，应把一块基准仪表连接到接线端子块的测试端子上，或者在回路中的某点通过基准仪表分流变送器的功率，从而把基准仪表与变送器连接。
5.应避免接触引线或接线端子。引线上可能存在的高压会导致触电。
