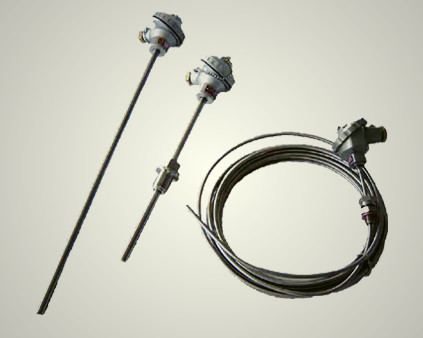

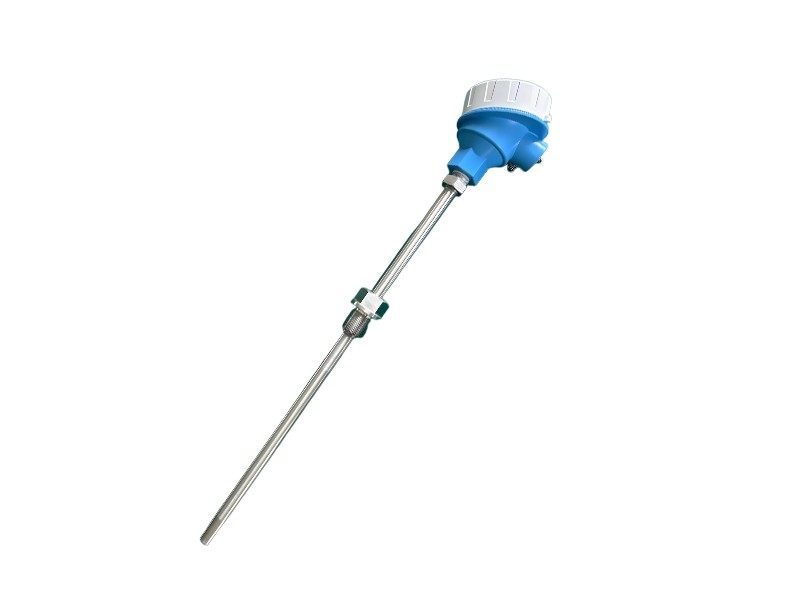

铠装防爆热电偶

铠装防爆热电偶概要：

·保护管与测量元件为分离式结构，可快速更换测温元件，进行不停机抢修。

·保护管型式和材质多样，可满足高压、高温和强腐蚀介质的测温需要。

·测温芯和保护管底部采用弹簧压紧，既减少热惯性又提高了防震性能。

·采用铠装元件，耐压、抗震，工作稳定可靠。

·防爆标志： dⅡBT6 、dⅡCT6（不含乙炔）和iaⅡCT6，适用于Ⅱ级以下，温度组别为T1~T6，含爆炸性气体场合的温度测量。

技术特性与规格

本系列产品符合国家标准GB3836.1、GB3836.2、GB3836.4，按防爆标准中的有关规定和要求设计制造，其性能指标符合JB/T8622-1997、JB/T8623-1997、GB/T18404-2001标准，并经国家防爆电气产品质量监督检验中心和国家级仪器仪表防爆安全监督检验站认可，获得防爆合格证书。用户在选用防爆级别时请注意温度组别必须与安装现场表面最高温度对应。

品种、测量范围和允差

热电阻

品种	分度号	0℃电阻值 (Ω)	保护管材质	测量范围（℃）	允许误差（℃）		插入深度 ι(mm)
					等级	公式
铂电阻	Pt100	100±0.06	1Cr18Ni9Ti	200~+550	A	±(0.15+0.2%\|t\|)	75,100,150, 200,250,300, 400,500,600, 750,1000
		100±0.12			B	±(0.3+0.5%\|t\|)
铜电阻	Cu50	50±0.06		50~+100	__	±(0.3+0.6%\|t\|)
	Cu100	100±0.12

注：表中t为被测温度值。

热电偶

品种	分度号	保护管材质	测量范围 (℃)	偶材等级与允差值		插入深度 ι(mm)
				Ⅰ	Ⅱ
镍鉻—镍硅	K	1Cr18Ni9Ti	40~850	±1.5℃ 或±0.4%\|t\|	±2.5℃ 或±0.75%\|t\|	150 、200 250、300 400、 500 600、750 1000、1250 1500、.2000
镍鉻—康铜	E		单支40~650 双支-40~550
铁—康铜	J		单支40~600 双支-40~450
铜—康铜	T		单支40~400 双支-40~300	±0.5℃ 或±0.4%\|t\|	±1℃ 或±0.75%\|t\|
