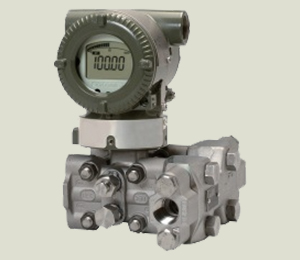

横河川仪EJA115E变送器

产品描述



横河川仪EJA115E带内藏孔板差压变送器适用于微小流量测量，输出与所测流量相对应的4 -20mA DC信号。可测量、显示或远程监控静压，具有快速响应、远程设定、自诊断等功能。

横河川仪EJA-E系列产品提供BRAIN, HART/HART(1-5VDC )低功耗型、FF现场总线及PROFIBUS PA等通讯协议，标准配置通过SIL 2安全认证。



精度：



绝压≥1MPa abs：±0.5%

绝压＜1MPa abs：±0.5%量程

表压参考值：1013hPa（1atm）



横河川仪EJA115E智能微小流量变送器主要技术参数



一、 输出：2 线制,4～20mA DC 输出,数字通讯,可编程设定线性或平方根输出方式,BRAIN 或HART FSK协议加载在 4～20mADC信号上。



二、电源电压

a、10.5～42V DC(普通型和隔爆型)；

b、10.5～30V DC(本安型、n型或非易燃型)；

c、10.5～32V DC(带避雷保护时)；

d、BRAIN和HART协议通讯时至少16.6V DC。

三、环境温度：- 40～85℃( - 40～185°F)；- 30～80℃( - 22～176°F)[带 LCD表头]

四、接液温度：- 40～120℃( - 40～248°F)

五、防护等级：IP66/IP67，NEMA 4X



量程和范围：



膜盒	差压量程	对应流量（l/min）	对应空气流量（nl/min）
F	1~5kpa （100~500mmH2O）	0.016~5.0	0.44~140
M	2~100kpa（200~10000mmH2O）	0.022~23.0	0.63~635
H	20~210kpa （2000~21000mmH2O）	0.07~33.0	2.0~910
