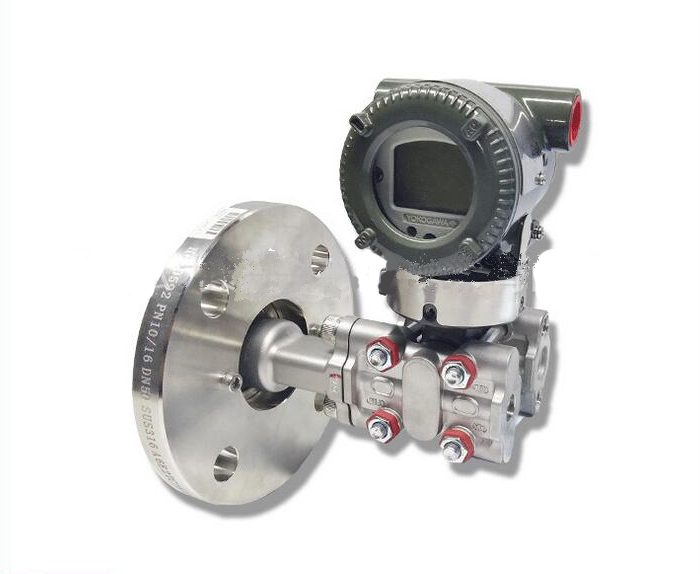

横河EJA210E液位变送器——高性能法兰安装式差压变送器

横河EJA210E液位变送器，又叫横河EJA210E高性能微差压变送器，它采用了先进的单晶硅谐振式传感器技术，广泛适用于测量液体、气体或蒸汽的流量、液位、密度和压力。EJA210E，因为将测量差压转换成4-20mA DC电流信号输出，因此它可测量、显示或远程监控静压，具有快速响应、远程设定、自诊断等功能。
EJA-E系列产品提供BRAIN、HART/HART(1-5VDC)低功耗型、FF现场总线PROFIBUS PA等通讯协议，标准配置通过SIL2安全认证。
EJA210E 法兰尺寸：3-inch, 80mm，平法兰
经典型号：EJA210E-JMS4G-912DN-WH23A2SW00-B （3-inch, 80mm，平法兰)
型 号 规 格 代 码 说 明
EJA210E ………………………… 　法兰安装式差压变送器（平法兰）
输出信号 -D ……………………… 4-20mA DC BRAIN协议
-J ……………………… 4-20mA DC HART5/HART7协议
-F ……………………… FF现场总线协议
-G ……………………… PROFIBUS PA总线协议
-Q ……………………… 1-5V DC 低功耗 HART7协议
测量量程（膜盒） M …………………… 　1～100KPa（100～10000mmH2O）
H …………………… 　5～500KPa（0.05～5Kgf/cm2）
低压侧接液部分材质 S ………………… ASTM CF-8M 哈氏合金C-276(膜片） F316L SST或316L SST(其他） 316 SST
低压侧过程连接 0 ………………… 无过程接头（Rc1/4内螺纹在容室法兰上）
1 ………………… Rc1/4内螺纹过程接头
2 ………………… Rc1/2内螺纹过程接头
3 ………………… 1/4NPT内螺纹过程接头
4 ………………… 1/2NPT内螺纹过程接头
5 ………………… 无过程接头（1/4NPT内螺纹在容室法兰上）
容室法兰螺栓、螺母材质 J ………………… B7
G ………………… 316L SST
C ………………… 660 SST
安装 9 ………………… 水平安装，左侧高压，
放大器外壳 1 ………………… 铸铝合金
3 ………………… 抗腐蚀铸铝合金
2 ………………… ASTM CF-8M不锈钢
电气连接 0 ………………… G1/2内螺纹，一个电气接口不带盲塞
2 ………………… 1/2NPT内螺纹，两个电气接口不带盲塞
4 ………………… M20内螺纹，两个电气接口不带盲塞
5 ………………… G1/2内螺纹，两个电气接口带一个盲塞
7 ………………… 1/2NPT内螺纹，两个电气接口带一个盲塞
9 ………………… M20内螺纹，两个电气接口带一个盲塞
A ………………… G1/2内螺纹，两个电气接口带一个SUS316盲塞
C ………………… 1/2NPT内螺纹,两个电气接口带一个SUS316盲塞
D ………………… M20内螺纹，两个电气接口带一个SUS316盲塞
内置显示表 D ………………… 数字显示表
E ………………… 带量程设置开关的数字显示表
N ………………… 无
法兰安装部分
过程连接形式 W ……………… 平法兰
法兰规格 J1 ……………… JIS 10K
J2 ……………… JIS 20K
A1 ……………… ANSI CLASS 150 P1-----JPI 150
A2 ……………… ANSI CLASS 300 P2-----JPI 300
A4 ……………… ANSI CLASS 600 P4-----JPI 600
A5 ANSI CLASS 900
D2 ……………… DIN PN10/16
D4 ……………… DIN PN25/40
G2 ……………… GB PN10/16
G4 ……………… GB PN25/40
H2 ……………… HG20592-97 PN10/16
H4 ……………… HG20592-97 PN25/40
H5 ……………… HG20592-97 PN63　
法兰尺寸 3 …………… 3-inch（80mm)
法兰材质 A …………… JIS S25C
B …………… 304 SST
C …………… 316 SST
垫圈密封面 1 …………… 齿面（仅适用ANSI法兰）
2 …………… 平面（无锯齿）
接液部分材质（高压侧） SW ………… 316L SST(膜片） 316L SST（其他）
HW ………… 哈氏合金C-276（膜片） 哈氏合金C-276（膜片）
TW ………… 钽（膜片） 钽（其他）
KW ………… 镍（膜片） 镍（其他）
UW ………… 钛（膜片）钛（其他）
MW ………… 蒙乃尔（膜片）蒙乃尔（其他）
冲洗连接环 0 …… 无　　　　　
A …… 直通型（冲洗环）R1/4接头 (排气/排液塞) 316L SST（材质）　　　　
B …… 直通型（冲洗环） 　1/2 NPT接头（排气/排液塞） 316L SST（材质）　　　　　　
隔膜突出长度 0 …… 无
封入液 A … 高温型（硅油） -10-250℃ -10-85℃
B … 普通型（硅油） -40-120℃ -40-85℃
D … 禁油型（氟油） -20-120℃ -20-80℃
P … 卫生型（丙二醇）-10-120℃ -10-85℃
附加选型代码 　/□ 选项规格
