【深度解刨】法兰差压液位变送器是如何应用于汽包液位的

       随着现代自动化控制要求的迅速提高，过程控制操作中的温度、压力、液位、流量等基本参数的准确和稳定就显得格外的重要。而在这其中，液位就是一个非常重要的工艺控制参数。尤其是在像工业生产这样的现场，对于液位的测量要求就更为严格。它主要是应用到了诸如液位开关、伺服液位计、雷达液位计，玻璃板液位计、磁翻板液位计，磁致伸缩液位计、超声波液位计，外浮筒液位计、浮球液位计、双法兰差压液位变送器、双室平衡容器;在焦化装置的焦炭塔上应用到了先进的中子料位计等。这些众多仪表的广泛应用为我们的工艺控制提供了可靠的数据参数，使工艺操作更加简捷和智能，不进提高了我们产品的合格率和质量，而且还进一步保证了装置的安全生产。接下来西安弘力远帆工程技术有限公司的技术人员将通介绍双法兰差压液位变送器的基本原理和构造，以及应用和实际的调试方法，使得操作员能远程实时监控液位的变化，提高了装置运行的安全性和稳定性。

　　第一、双法兰差压液位变送器的原理和构造双法兰差压变送器又名双法兰液位计，可以应用到差压测量，流量测量和液位测量。它是由差压变送器、毛细管和带密封隔膜的法兰组件构成，在毛细管内充满了硅油。密封隔膜直接与工艺介质接触，作用在隔膜上的压力通过与之相连的毛细管内的硅油传到差压变送器的正负压膜盒上，由变送器处理后转换成标准的电流信号4～20mADC，对应液位的变化。

　　第二、双法兰液位变送器的特点由双法兰液位计的构造可以看出，法兰通过毛细管连接变送器，毛细管内被灌满硅油。毛细管相当于导压管，而且变送器上不再安装三阀组，无需考虑导压管的堵塞，使得安装位置更加灵活，尤其是不再像有引压管那样需要加注隔离液，调试更加简单;而毛细管内被封存的硅油的密度受环境和介质温度变化的影响很小，测量液位时也无需再考虑温度对密度的影响，提高了液位测量的准确性，也减少了仪表的维护工作。但在双室平衡容器测量液位时，要考虑到饱和水在相应温度和压力下的密度的变化。硅油是被密封隔膜封存在毛细管内，这就避免了高温、腐蚀性等介质与变送器的膜盒直接接触，大大减少了泄露点，同时也提高了测量精度，可以测量具有腐蚀性、含结晶颗粒、粘度大、易凝固的液体的液位。因此，对密闭容器的液位测量，双法兰差压液位变送器有着广泛的应用。但是，也存着一些缺点，如仪表的密封隔膜易损坏，不能直接接触高温介质，容易变形等。

　　第三、液位差压零点和量程的计算

　　相对于平衡容器，双法兰差压液位变送器的量程和零点就比较简单，由于它的结构的不同，安装和调试也随之简化。首先在设计的图纸中，找出汽包安装液位计的上法兰和下法兰水平中心线之间的垂直高度，用硅油的密度算出这段高度产生的压力。把这个压力作为零点值进行100%负迁移，得一负值就是零液位的差压值。而液位的量程值就是用汽包投用时工艺稳定后对应的饱和水的密度与硅油的密度做减法，算出前面同样高度产生的压力，即饱和水和硅油此时产生的压差作为量程。这样，就确定了双法兰液位计的液位零点和满程。

　　在我们实际的生产过程中，汽包液位的测量，双室平衡容器和双法兰差压液位变送器已经得到了广泛的应用。而在汽包液位测量上使用了双法兰差压液位变送器，采用高温高压的膜片选型要求后，实践就证明了能够它对汽包液位的测量已经到达了工艺的指标要求，同时它还减少了对仪表的维护工作，明显提高了我们的工作效率，保证了设备装置的稳定而高效运行。

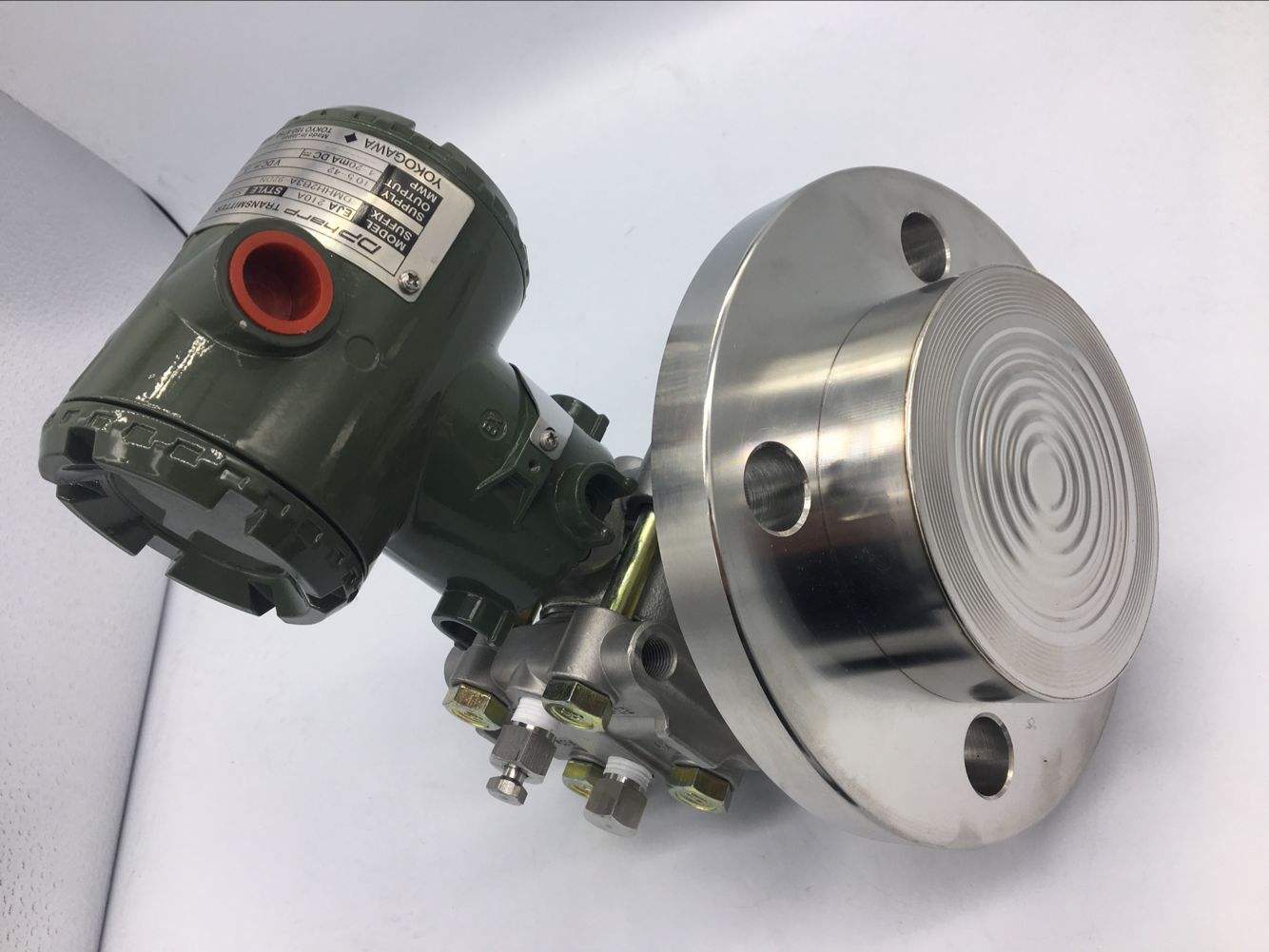

       差压液位变送器精品推荐：EJA210E法兰安装式差压变送器

 　　EJA210E法兰安装式差压变送器可用于测量结晶固体或沉淀液体的液位和密度，并将其转换成4~20mA DC的电流信号输出，具有快速响应、远程设定和自诊断等功能。

　　EJA-E系列支持BRAIN、HART/HART(1-5V)低功耗和FOUNDATION?现场总线或PROFIBUS PA通信协议。

　　精度±0.075%

　　防护等级IP66/IP67，NEMA 4X

　　防爆规格NEPSI,FM，CENELEC ATEX，CSA，IECEx

　　输出信号4~20mA DC，BRAIN,HART/HART(1~5V DC)低功耗，FOUNDATION?现场总线或PROFIBUS PA两线制数字通信

　　膜片材质(高压侧）316LSST，哈氏合金C-276，钽材，镍，钛、蒙乃尔

　　法兰材质S25C，304 SST，316 SST

　　外壳铸铝合金、抗腐蚀铸铝合金、ASTM CF－8M不锈钢

　　常规型号：

　　EJA210E-JMS4J-912DN-WH23A2SW00-B

　　EJA210E-JHS4J-912DN-WH43A2SW00-B

　　EJA210E-JHS4J-912DN-WH22A2WW00-B

　　EJA210E-JHS4J-912DN-WA12A1WW00-B

　　EJA210E-JMS4J-912DN-WH23A2SW00-B
