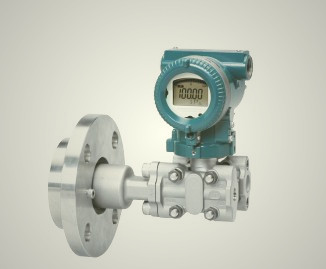

EJX210A法兰安装式差压变送器
EJX210A型高性能法兰安装式差压变送器用于测量结晶固 体或沉淀性液体的液位和密度。EJX210A将测量差压转换 成4 ～20mA DC的电流信号输出，同时利用其独特的单晶硅传感器，可以通过内藏显示表或BRAIN协议或HART通讯协议显示其静压。具有快速响应、通讯协议远程设定、自诊断功能以及任选高/低压力报警状态输出功能等特征。可提供FF现场总线型。EJX系列标准配置具有TÜV安全认证，除FF现场总线型外都适用于SIL2场合。
技术参数：
表1：过程温度、环境温度和工作压力
|
|
代码 |
过程温度*1*2 |
环境温度*3 |
工作压力 |
|
硅油（高温） |
|
–10°C ～250°C (14～482°F) |
–10°C ～85°C (14～185°F) |
2.7 kPa abs 0.38 psi abs) ～法兰额定压力 |
|
硅油（普通） |
|
–40°C ～120°C (-40～248°F) |
–40°C ～85°C (-40～185°F) |
|
|
乙二醇 |
|
–10°C ～120°C (14～482°F) |
–10°C ～85°C (14～185°F) |
100 kPa abs大气压）～法兰额定压力 |
表2：法兰尺寸和规格表
|
过程连接型式 |
尺寸 |
法兰 |
|
平法兰 |
3-inch 2-inch 1 1/2-inch* |
JIS 10K, 20K ANSI 150, 300 JPI 150, 300 DIN PN10/16, 25/40 |
|
凸法兰 |
4-inch 3-inch |
ANSI 150, 300 JPI 150, 300 DIN PN10/16, 25/40 |
*: 附冲洗连接环。
