品牌

PDS智能变送器

型号

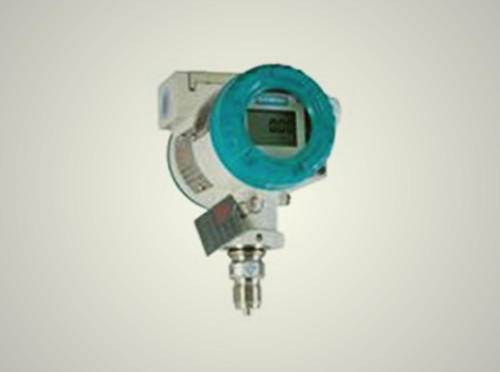

PDS423压力型绝对压力变送器

测量
    范围

830Pa～3Mpa

精度
    等级

≤（0.0029r+0.071）%

输出
    信号

4mA～20mA d.c.和HART通信；PROFIBUS-PA通信

电源
    电压

10.5V～45V d.c. (本安型安全栅电源≤30V d.c.)

测量范围

830Pa～3Mpa

量程比

30:1

电源

10.5V～45V d.c. (本安型安全栅电源≤30V d.c.)

输出

4mA～20mA d.c.和HART通信；PROFIBUS-PA通信

环境温度

-40℃～85℃

介质温度

-40℃～100℃（充硅油）

精度

≤（0.0029r+0.071）%

温度漂移

≤（0.08r+0. 1）%（-10℃~60℃）
≤（0.1r+0. 15）%/10℃（-40℃～-10℃；60～85℃）

长期漂移

≤0.15 r %/ 5年

外壳防护等级

IP67

防爆等级

Ex iaⅡCT6或Ex dⅡCT6

防腐

根据不同的介质选择相应的测量部材质

型号

规格代码

说明

PDS423

----------

压力型绝对压力变送器

通信协议

H----------
P----------

HART通信
PROFIBUS-PA通信

膜盒封入液

-1----------
-2----------
-3----------

封入液 　　　　　测量部清洁
硅油　　　　　　 常规
硅油 　　　　　　脱脂清洁处理
氟油 　　　　　　脱脂清洁处理

测量量程

D---------
F---------
G---------
H---------

　量程　　 　　　测量范围 　　　　过载极限
0.83～25kPa 　　 0～25kPa 　　 　　0.6MPa
4.3～130kPa　　　0～130kPa　　　 　1MPa
16～500kPa　　 　0～500kPa　　　　 3.2MPa
100～3000kPa　 　0～3000kPa　　 　 10MPa

接液部分材质

S----------
H----------

隔离膜片 　　　　相关接液件
SUS316不锈钢　　SUS316不锈钢
哈氏C-276　　　 SUS316不锈钢

过程连接

0----------
1----------
2----------

G1/2外螺纹管接头
1/2-14NPT内螺纹
带椭圆法兰（安装过孔Φ12mm）

防爆

-A----------
-B----------
-D----------

无防爆
本安Ex iaⅡCT6
隔爆Ex dⅡCT6

电气接口

1----------
2----------

1/2-14NPT内螺纹,两个接线口
M20×1.5内螺纹，两个接线口

显示表头

N----------
D----------

不带表头显示
LCD显示表头

安装支架

A----------
B----------
N----------

碳钢安装支架
不锈钢安装支架
无安装支架

附加选项

/xx----------

参见附加选项表
