品牌

PDS智能变送器

型号

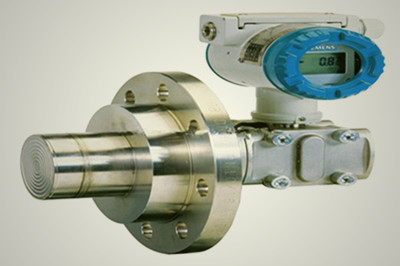

PDS464液位变送器（凸膜片型）

测量
    范围

2.5kPa～500kPa

精度
    等级

≤（0.005r+0.071）%

输出
    信号

4mA～20mA d.c.和HART通信；PROFIBUS-PA通信

防爆
    等级

Ex iaⅡCT6或Ex dⅡCT6

测量范围

2.5kPa～500kPa

量程比

30:1

电源

10.5V～45V d.c. (本安型安全栅电源≤30V d.c.)

输出

4mA～20mA d.c.和HART通信；PROFIBUS-PA通信

环境温度

-40℃～85℃

介质温度

-30℃～100℃（充硅油）

精度

≤（0.005r+0.071）%

温度漂移

≤（0.1r+0. 2）%（-10℃～60℃）
≤（0.1r+0. 15）%/10℃（-40℃～-10℃；60～85℃）

长期漂移

≤0.2 r %/ 5年

外壳防护等级

IP67

防爆等级

Ex iaⅡCT6或Ex dⅡCT6

防腐

根据不同的介质选择相应的测量部材质

型号

规格代码

说明

PDS464

----------

液位变送器（凸膜片型）

通信协议

H----------
P----------

HART通信
PROFIBUS-PA通信

膜盒封入液

-1----------
-2----------
-3----------

封入液 　　　　　测量部清洁
硅油　　　　　　 常规
硅油 　　　　　　脱脂清洁处理
氟油 　　　　　　脱脂清洁处理

测量量程

D---------
E---------
F---------
G---------

　量程　　 　　　测量范围 　　　
2.5～25kPa 　　 -25～25kPa 　 　
2.5～60kPa　　　-60～60kPa　　　
5.3～160kPa　 　-160～160kPa　　
16～500kPa　 　 -500～500kPa　 　

接液部分材质

S----------
H----------
T----------
M----------

隔离膜片 　　　
SUS316不锈钢　　
哈氏C-276　　　
钽　　　
蒙乃尔合金　　　　　 　

膜片凸出长度

2----------
4----------
6----------

Ⅹ2=50mm
Ⅹ2=100mm
Ⅹ2=150mm

法兰尺寸

3----------
4----------

DN80(3inch)
DN100(4inch)

法兰标准

A----------
B----------
D----------
E----------
G----------
H----------

ANSI 　　　　150
ANSI 　　　　300
DIN PN 　　　10/16
DIN PN　　　 25/40
GB PN 　　 　10/16(GB/T9115.1--2000)
GB PN 　　 　25/40(GB/T9115.1--2000)

法兰材质

A----------
B----------
C----------

S25C 　　　　碳钢
SUS304 　　　不锈钢
SUS316 　　　不锈钢

低压侧过程连接

1----------
3----------

无过程接头，容室法兰上1/4NPT内螺纹，排气排液在侧面
带1/2NPT内螺纹过程接头，排气排液在侧面

防爆

-A----------
-B----------
-D----------

无防爆
本安Ex iaⅡCT6
隔爆Ex dⅡCT6

电气接口

1----------
2----------

1/2-14NPT内螺纹,两个接线口
M20×1.5内螺纹，两个接线口

显示表头

N----------
D----------

不带表头显示
LCD显示表头

安装支架

N----------

通常为N，此型号不安装支架

附加选型

/××------

参见附加选型规格
